Pastilhas de liga de alumínio: seleção, taxas de recuperação e práticas de fusão
Uma fundição operando o tarugo 6061 a 730°C adiciona comprimidos de manganês através de um êmbolo tipo sino, espera dois minutos e tira amostras do banho. O laboratório retorna 0,58% Mn contra uma janela de 0,60-0,70%. Não havia nada de errado com o metal. Os comprimidos simplesmente foram para um fundido mais frio e oxidado do que a especificação supunha, e parte da adição acabou no skimmer.
Aqui está a conclusão: os comprimidos de liga de alumínio ganham seu lugar sempre que o elemento que você precisa derrete muito acima da temperatura de retenção e uma liga mestre exigiria um forno mais quente ou uma agitação mais longa do que o cronograma permite. Obtenha a classificação, o tamanho das partículas e a rotina de mergulho correta, e a recuperação ocorrerá confortavelmente na casa dos 90 anos. Se errar, você pagará por um metal que nunca chega à liga.
O que uma pastilha de liga realmente faz no fundido
Um comprimido é uma mistura compactada de pó metálico fino mantido unido em uma matriz de fluxo. A compactação cria porosidade interna, e essa porosidade é o ponto principal: o alumínio líquido penetra no comprimido, quebra a estrutura por dentro e expõe continuamente a superfície do metal fresco ao banho, em vez de deixar uma única película de óxido selar a partícula.
A porção de fluxo não é enchimento. Ele derrete à temperatura do banho, umedece as partículas metálicas e suprime a formação de óxido na fronteira das partículas. Essa é a diferença entre um comprimido que se dissolve em noventa segundos e um peso igual de cavacos de usinagem que flutuam, fumegam e oxidam na superfície.
Quando a rota do tablet vence uma liga mestre
Mantendo a temperatura igual ou inferior a aproximadamente 760°C, onde uma liga mestre de ponto de fusão mais alto se dissolve lenta e desigualmente.
Pequenas adições corretivas em um ciclo curto, como aparar um banho com 0,05% de baixo teor de manganês ou cromo, em vez de construir uma liga do zero.
Fornos de bancada, unidades de cadinho e pequenas instalações de indução que não possuem a agitação de fusão que uma liga mestre pressupõe.
Elementoos que são facilmente perdidos por oxidação quando introduzidos como metal puro, sendo o titânio e o cromo os agressores habituais.
As ligas principais ainda ganham em grandes adições em massa, em famílias de ligas que você utiliza todos os dias e onde quer que a sucata química já contenha a maior parte do elemento alvo. As duas famílias de produtos não são concorrentes, mas pontos diferentes na mesma curva de adição.
Combinando classes de comprimidos com ligas alvo
A seleção dos comprimidos segue a liga, e não o contrário. Os sete elementos normalmente fornecidos em forma de tablet são mapeados em famílias de ligas bastante previsíveis, e saber qual família você está executando elimina a maior parte das suposições antes mesmo de você abrir uma cotação.
Tabela 1. Elementos de pastilhas de liga mapeados para ligas alvo típicas, com a razão prática para escolher a rota de pastilhas e o erro que custa mais metal.
Element
Ligas alvo típicas
Por que a rota do tablet se encaixa
Armadilha comum
Cobre
Série 2xxx, 201, 206, A319
Alta recuperação em temperaturas normais de manutenção, fácil de dosar em pequenos passos
Tratar o cobre como de dissolução rápida; é preciso mexer, não apenas paciência
Manganês
3003, 3103, 6061
Ignora a lenta dissolução de manganês de alto ponto de fusão a 730°C
Adicionando abaixo de 700°C, onde a recuperação cai drasticamente
Férro
8006, 8021, estoque de folha
Introduz ferro sem os problemas de lama das rotas de sucata grossa
Adição excessiva, que empurra o ferro além do limite de lodo
Silício
4xxx, A356, A360
Pastilhas de silicone fusíveis evitam a poeira e a segregação de misturas de pós
Supondo que o silício se comporte como o cobre; sua densidade é menor
Titânio
Ligas de fundição com grãos refinados
Limita a perda de oxidação que o fio de titânio puro sofre
Confundindo com um nucleante; composição da alimentação dos comprimidos, não tamanho do grão
Cromo
Ligas resistentes à corrosão 5xxx
Fornece cromo em temperaturas onde a liga mestre para
Subestimando a demanda de fluxo em baixa temperatura do banho
Zircônio
Especialidade 7xxx e ligas condutoras
Dosagem precisa para elementos necessários em porcentagens muito pequenas
Má distribuição; o zircônio precisa de agitação completa
Recuperação: Por que 93% é normal e 100% é um truque de cotação
Execute a aritmética em um banho de uma tonelada e a imagem ficará mais nítida rapidamente. Aumentar o manganês em 0,10% exige cerca de 1,05 kg de manganês por química pura. Com 93% de recuperação, você realmente precisa de cerca de 1,13 kg. Se um fornecedor cotar com base em uma suposição de 100% enquanto seu forno entrega 90%, o déficit aparece como uma adição corretiva repetida em cada aquecimento, e isso custa mais do que a diferença no preço unitário jamais custará.
Figura 1. Recuperação indicativa de adição única para elementos comuns de comprimidos a 720-740°C com imersão e agitação adequadas. Os valores reais mudam com a temperatura do banho, agitação e tamanho das partículas.
Para onde vai o ponto percentual que falta? Três lugares, principalmente. Primeiro, partículas cuja camada de óxido sobrevive ao fluxo e nunca entra em contato com o alumínio fresco. Em segundo lugar, comprimidos que permanecem na superfície durante vários segundos antes de mergulharem, perdendo a fração mais fina para a atmosfera. Terceiro, acúmulo de escória e parede, onde o metal está fisicamente preso a algo que você removeu. A temperatura, o tempo de permanência e a agitação controlam todos os três, e é por isso que o mesmo comprimido pode fornecer 88% em um forno e 95% no seguinte.
Notas elemento por elemento do piso do forno

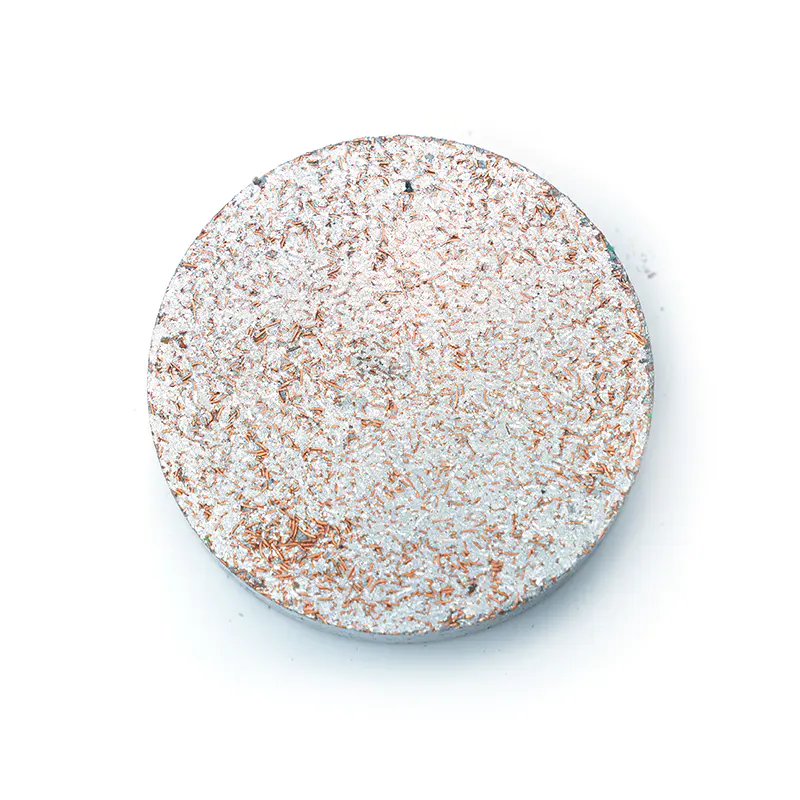

Comprimidos de cobre
O cobre é uma das adições mais amigáveis, mas sua densidade significa que ele assenta se o banho estiver silencioso. Carregue os comprimidos através de um êmbolo de sino, segure-os por sessenta a noventa segundos e mexa. Em ligas 2xxx e classes de fundição de Al-Cu, onde o alvo fica a 0,1-0,3% de distância da análise atual, os comprimidos fornecem uma etapa previsível que é fácil de verificar no espectrômetro.
O manganês é o caso clássico dos tablets. Seu ponto de fusão está muito acima de qualquer temperatura de retenção prática, de modo que uma liga mestre contendo manganês se dissolve lentamente, a menos que o forno esteja excepcionalmente quente e bem agitado. Para calores 6061, 3003 e 3103 que saem do espectrômetro ligeiramente baixos, os comprimidos fecham a lacuna dentro do mesmo ciclo toque a toque. Mantenha o banho acima de 720°C e segure os comprimidos sob a superfície em vez de deixá-los cair no vórtice.
O titânio é o elemento que mais pune o manuseio descuidado. Introduzido como metal puro, ele oxida e se deposita nas paredes do forno. Um comprimido protege as partículas por tempo suficiente para entrar no banho. Use pastilhas de titânio para criar a composição e lembre-se de que a composição e o refinamento do grão são duas tarefas distintas realizadas por dois produtos diferentes.
Hábitos de armazenamento e manuseio que protegem a recuperação
A maioria das reclamações de recuperação que remontam a um fornecedor revelam, na inspeção, tratar de problemas no forno. Esses são os hábitos que mantêm a recuperação medida próxima aos valores laboratoriais.
Manter a embalagem lacrada até o momento do uso. Uma matriz de fluxo que tenha absorvido umidade irá cuspir e respingar ao entrar em contato com o alumínio líquido.
Armazene em local coberto e seco. Bandejas abertas deixadas no chão da fundição durante a noite absorvem umidade e perdem fluidez.
Verifique a distribuição do tamanho das partículas por lote antes de carregar. O excesso de finos indica transporte irregular ou compactação fraca, e os finos oxidam antes de se dissolverem.
Nunca espalhe comprimidos sobre a camada de escória. Eles devem entrar no metal, não na camada superficial.
Segure sob o êmbolo durante o tempo de permanência recomendado pelo fornecedor, normalmente de sessenta a cento e vinte segundos, e depois mexa para distribuição uniforme.
Recuperação recorde por bateria. Uma média contínua de três meses informa mais sobre um produto do que qualquer certificado único.
O que verificar antes de fazer o pedido
O preço por quilograma é o número mais fácil de comparar e o menos útil por si só. Em vez disso, trabalhe com uma pequena lista de verificação e peça respostas documentadas em vez de garantias verbais.
Conteúdo de elementos ativos e sua faixa de tolerância, declarados por lote e não como um valor típico.
Densidade de compactação e limite percentual de finos, uma vez que ambos impulsionam o comportamento no banho.
Dados de teste de dissolução a uma temperatura próxima à sua própria temperatura de retenção, não é um ideal de laboratório.
Rastreabilidade do lote e certificado de análise que acompanha a entrega.
Suporte técnico de pessoas que estiveram perto de um forno, não apenas de um balcão de vendas.
Um fornecedor com profundidade de produção genuína geralmente pode responder perguntas sobre técnica de mergulho, tempo de permanência e química do fluxo sem escalonamento. Também ajuda saber onde o material é realmente feito, quantas linhas o percorrem e qual sistema de qualidade o rege, porque esses detalhes explicam por que um lote se comporta como o anterior. O base de fabricação e sistema de qualidade atrás de um fornecedor é muitas vezes a razão silenciosa pela qual um ano de dados de recuperação permanece estável.
Para toda a gama de elementos disponíveis na forma compactada, incluindo as classes exatas mencionadas acima, o comprimidos de aditivos de liga de alumínio range é organizado por elemento para que a especificação e a ordem permaneçam simples.
Perguntas frequentes
Qual a diferença entre os comprimidos e as ligas master?
Uma liga mestre é um material à base de alumínio pré-fundido, como o AlMn10, no qual o elemento alvo já está dissolvido. Um comprimido é um pó compactado mais um transportador de fluxo. As ligas principais são adequadas para grandes adições de volume e famílias de ligas familiares; os comprimidos são adequados para pequenas correções precisas, temperaturas de retenção mais baixas e fornos com agitação limitada. Muitas fundições usam ambos no mesmo calor.
Como calculo o peso da carga para adição de tablet?
Calcule o elemento puro necessário a partir do peso do banho e da lacuna de composição e depois divida pela recuperação esperada. Um banho de uma tonelada que necessita de 0,05% de cobre requer, em teoria, 0,5 kg de cobre, ou seja, cerca de 0,52 kg com 96% de recuperação. Sempre confirme com uma leitura do espectrômetro após a agitação, em vez de presumir que o cálculo acertou perfeitamente.
Os tablets precisam de pré-aquecimento antes de carregar?
Geralmente não. A secura é muito mais importante do que a temperatura. Se a embalagem tiver sido aberta num ambiente húmido, uma secagem suave a cerca de 200°C remove a humidade da superfície e evita salpicos. Carregar comprimidos frios e secos em um banho bem agitado é uma prática normal e não reduz de forma mensurável a recuperação.
Se você precisar atingir uma faixa estreita de manganês, titânio ou cromo em um fundido de alumínio, os comprimidos chineses de aditivos de liga de alumínio costumam ser a ferramenta mais direta. Mas eles não são uma mercadoria. A densidade do comprimido, a taxa de dissolução e a recuperação e...
Um fundido de alumínio de 12 toneladas fica a 735 °C, 200 kg de comprimidos de manganês entram, o forno permanece em espera por dez minutos e o espectrômetro ainda retorna 0,12% com nível baixo de manganês. Encomendar mais tablets raramente resolve isso. As questões úteis são mais restritas: q...
Quando uma fundição despeja A356 em um molde permanente e observa grãos grossos, baixo alongamento e porosidade dispersa, a primeira reação geralmente é “adicionar algo” ao fundido. Essa reação pode piorar o problema. Os aditivos para fundição de alumínio não são um produto; são uma família de...
